مسار التوالي ومسار التوازي وكيف يتم التعامل معهم

مسار التوالي ومسار التوازي وكيف يتم التعامل معهم

المسار : هوعبارة عن خط به مجموعه من العناصر الالكترونية ويتكون من قسمين

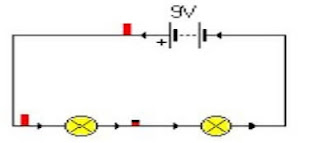

مسار التوالى


وهوعبارة عن مسار يوجود به مجموعه من العناصر الالكترونية موصلة على التوالى
  • أى خلل فى أى عنصر من هذه العناصر يؤدى الى قطع المسار
  • أى عند قياس المسار على وضع الجرس بالافوميتر يعطى مالانهايه
  • لاصلاح المسار لازم أستبدال العنصر التالف لتوصيل المسار

مسار التوازى


-هو عبارة عن مسار يوجد به مجموعه من العناصر الالكترونية موصلة على التوازى
  • أى أن طرفى العنصر طرف على المسار والاخر على الارضى وأزالة أى مكون من هذه العناصر لا يؤدى الى قطع المسار
  • عند حدوث خلل فى مكونات التوازى ممكن يسبب .شورت بالجهاز لانه متصل بالارضى
    .أستهلاك عالى بالموبايل
    .سخونة زائدة بالجهاز
    .خلل بدائرة الصوت او الشحن أو الشبكة
يمكن أصلاح العطل الذى يسببه عنصر التوازى الذى به الخلل عن طريق رفعه من على المسار ولكن الافضل أستبدال هذا العنصر التالف بأخر سليم
لكي لا تتأثر الدائرة برفعه مثل عدم ثبات الجهد على المسار

كيفية معرفة العنصر توازى أم توالى

.التوازى أحد طرفه متصل بالارضى أى عند ضبط الافوميتر على وضع الجرس ووضع أحد طرفى الافوميتر على الارضى والاخر على طرفى العنصر
اذا أعطى طرف من طرفى العنصر جرس يبقى توازى
.التوالى طرفى العنصر غير متصلتين بالارضى أى طرفى العنصر لايعطى جرس مع الارضى
عند قياس مسار
  • أذا أعطى قراءة مالانهاية يكون العطل عنصر توالى قاطع المسار
  • أذا أعطى جرس يكون العطل عنصر توازى عامل شورت مع الارضى

كيفية قياس العنصر التوالى والتوازى والتأكد من صلاحيته

.التوالى عند ضبط الافوميتر على وضع الجرس ووضع طرفيه علي طرفى العنصر أذ أعطى جرس سليم وأذا أعطى ملانهاية تالف
.التوازى عند ضبط الافوميتر على وضع الجرس ووضع طرف على أرضى البوردة والطرف الاخرى على طرفى العنصر أذا أعطى جرس من الناحيتين تالف ويجب رفعه وأستبداله
