دائرة الشحن في الموبايل (الهاتف المحمول) بشكل عام

دائرة الشحن في الموبايل بشكل عام

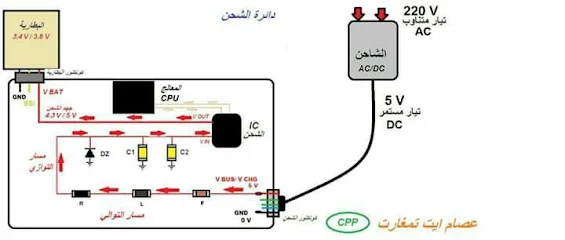

مكونات دائرة الشحن في الموبايل (الهاتف المحمول):

  1. الشاحن.
  2. بيت الشاحن (سوكت الشحن).
  3. فيوز الشحن (المقاومة الفيوزية).
  4. ملف الشحن
  5. مقاومة
  6. دايود الشحن
  7. مكثفات الشحن
  8. ايسي الشحن.
  9. ريش البطارية
  10. البطارية

دائرة الشحن في الموبايل بشكل عام

شرح مكونات دائرة الشحن:

  1. الشاحن:
  2. يقوم بتحويل الجهد الكهربي (الكهرباء المنزلية) من 220 فولت تيار متردد إلى 5v تيار مستمر.
    (استخدام الشواحن الغير أصلية من أهم أسباب أعطال الشحن بسبب عدم ثبات فولتيتها وعدم خروج تيار مستمر منها).
  3. بيت الشاحن:
  4. هو مدخل الجهد الكهربي من الشاحن إلى الجهاز وهو أول قطعة في دائرة الشحن.
    ويتكون في الأجهزة القديمة من رجلين٬ الرجل الموجب (plus): وهي التي تأخذ الفولت من الشاحن الرجل الأرضي (GND): وهي الرجل السالبة المكملة للدائرة وفي الأجهزة الحديثة هناك أرجل تسمى الـ data او البيانات ووظيفتها تعريف الجهاز على الكمبيوتر ونقل المعلومات من الجهاز إلى الكمبيوتر والعكس٬ ويختلف عدد أرجل بيت الشحن من جهاز لآخر. وتركيب بيت شحن غير مطابق قد يسبب الشورت للشاحن او للجهاز.
  5. الفيوز:
  6. وظيفته حماية دائرة الشحن من التيارات العالية حيث يحترق ويمنع التيار من المرور ولذلك سمي الفيوز (الفدائي) لأنه يحمي مابعده وتلف الفيوز يقطع دائرة الشحن, وفي حالة تلفه يمكننا تعويضه بسلك رفيع (كبري) أو سد مكانه بقصدير (لحام) ولكننا سنفقد وظيفته وهي حماية الدائرة من التيارات العالية فيستحسن استبداله عند تلفه.
  7. الملف:
  8. وظيفته رفع التيار إلى القيمة المناسبة في حال انخفاض تيار الشاحن, وتلف الملف يقطع دائرة الشحن ويمكننا تعويضه بنفس طريقة الفيوز ولكنه سيفقد وظيفته فيستحن استبداله.
  9. المقاومة:
  10. وظيفتها خفض التيار إلى القيمة المناسبة لشحن الجهاز وتلفها يقطع دائرة الشحن ويمكننا تعويضها إذا كانت قيمتها قليلة اما اذا كانت قيمتها كبيرة فيجب استبدالها وغالبا تكون قيمتها كبيرة.
  11. دايود الشحن (الموحد)
  12.   وظيفته تمرير التيار في اتجاه واحد ومنعه من العودة في نفس الاتجاه في حالة امتلاء البطارية وتلف الدايو يسبب الشورت ولا يمكننا تعويضه أو الاستغناء عنه.
  13. مكثفات الشحن:
  14. وظيفتها تنعيم إشارة التيار أي إبقاء التيار مستمر غير متردد وتلف المكثف يسبب الشورت ولا يمكننا تعويضه ويمكننا الاستغناء عنه إن لم يمكننا استبداله.
  15. ايسي الشحن (chaps):
  16. هو المسؤول عن تنظيم عملية الشحن ويقوم بإرسال إشارة الشحن إلى ايسي الباور وايسي الباور يرسلها إلى المعالج ليعرضها على الشاشة ومداخل ايسي الشحن هو بيت الشاحن (سوكت الشحن) ومخارج ايسي الشحن ريش البطارية ومصدر تغذيته هو بيت الشاحن, والشورت في احد ارجول ic الشحن (pins) يفصل الجهاز باور.
*ملاحظة: يجب أن يكون جهد الشاحن أعلى من جهد البطارية ليتم الشحن السليم وإن كان أقل يكون شحن وهمي.
ليس هذا كل شيء عن دائرة الشحن إنما اساسيات عامة للفني وخصوصا المبتدأ.
